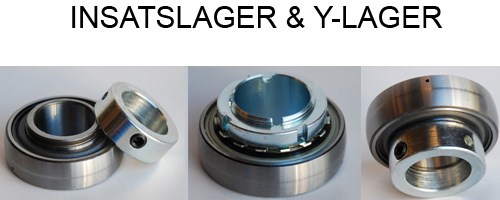

Insatslager & Y-lager




Insatslager är enradiga, monteringsfärdiga komponenter som består av massiv ytterring, breddad innerring på ena eller båda sidorna, hållare av plast eller stålplåt och P-, R-, L- eller T-tätningar. Lager med på båda sidor breddad innerring får mindre snedställning av innerringen och går därför lugnare.

Ytterringens mantelyta är sfärisk eller cylindrisk.

Fastsättning på axeln sker genom excenterspännring, låsskruvar i innerringen, spännhylsa, medbringarspår eller passning. Insatslager är speciellt monteringsvänliga, lämpliga för dragna axlar i kvalitet h6 till h9 och kan med några få undantag eftersmörjas.

Några produktserier med excenterspännring och låsskruv i innerringen kan även erhållas med hålmått i tum.

Millimeter

Tum
